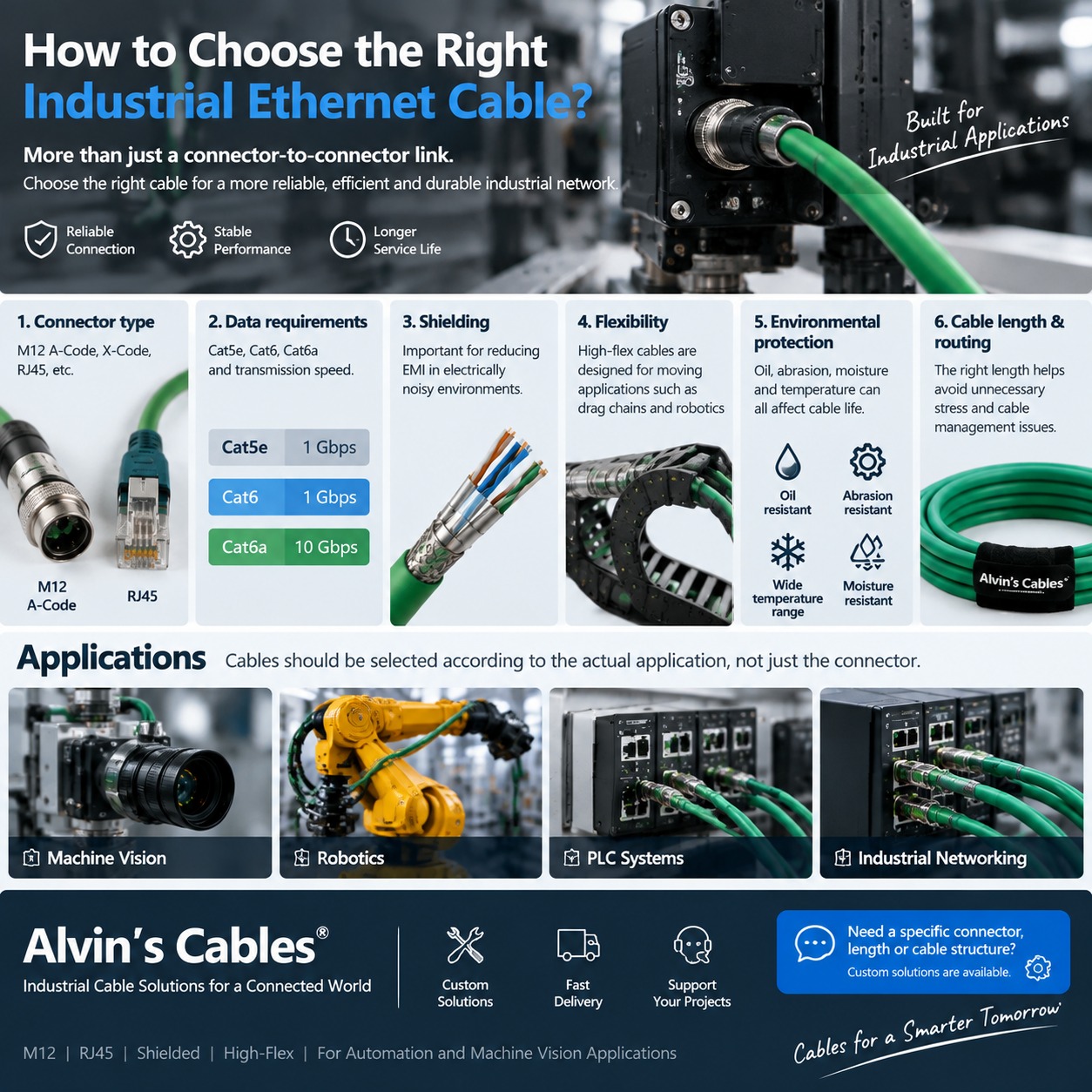

अपने उपयोग के लिए सही औद्योगिक ईथरनेट केबल का चुनाव कैसे करें

औद्योगिक ईथरनेट नेटवर्क का उपयोग बढ़ती चुनौतियों वाले वातावरण में किया जाता है। पीएलसी, औद्योगिक कैमरे, सेंसर, रोबोटिक सिस्टम और नेटवर्क उपकरणों को कंपन, बार-बार होने वाली हलचल, विद्युत हस्तक्षेप, तेल या घर्षण के संपर्क में आने पर भी स्थिर संचार बनाए रखने की आवश्यकता हो सकती है।

इसलिए सही ईथरनेट केबल का चयन करना केवल दो कनेक्टर्स का मिलान करने से कहीं अधिक है।

1. कनेक्टर से शुरू करें

कनेक्टर डिवाइस और एप्लिकेशन दोनों से मेल खाना चाहिए।

सामान्य औद्योगिक ईथरनेट कॉन्फ़िगरेशन में निम्नलिखित शामिल हैं:

• एम12 कनेक्टर
• RJ45 कनेक्टर
• एम12 एक्स-कोड कनेक्टर
• एम12 ए-कोड कनेक्टर
• पुरुष से पुरुष या पुरुष से महिला विन्यास
• सीधे या समकोण कनेक्टर डिज़ाइन

उदाहरण के लिए, एम12 एक्स-कोड 8-पिन केबल आमतौर पर औद्योगिक ईथरनेट और मशीन विज़न अनुप्रयोगों के लिए उपयोग किए जाते हैं, जबकि एम12 ए-कोड कॉन्फ़िगरेशन का उपयोग औद्योगिक स्वचालन, सेंसर और आई/ओ अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए किया जा सकता है।

2. डेटा संबंधी आवश्यकताओं पर विचार करें

केबल का निर्माण सिस्टम की संचार आवश्यकताओं के अनुरूप होना चाहिए।

उच्च गति वाले औद्योगिक ईथरनेट अनुप्रयोगों के लिए, जब उपकरण और नेटवर्क आर्किटेक्चर की आवश्यकता हो, तो शील्डेड Cat6a केबल एक उपयुक्त विकल्प हो सकता है।

मुख्य बात यह है कि केवल कनेक्टर की दिखावट के आधार पर केबल का चयन करने के बजाय संपूर्ण सिस्टम की जांच की जाए।

3. औद्योगिक वातावरण में परिरक्षण महत्वपूर्ण है

औद्योगिक उपकरण मोटर, ड्राइव, बिजली आपूर्ति और विद्युत चुम्बकीय हस्तक्षेप के अन्य स्रोतों के निकट संचालित हो सकते हैं।

एक शील्डेड केबल सिग्नल ट्रांसमिशन पर बाहरी हस्तक्षेप के प्रभाव को कम करने में मदद कर सकती है।

यह विशेष रूप से निम्नलिखित अनुप्रयोगों के लिए प्रासंगिक है:

• मशीन दृष्टि
• औद्योगिक कैमरे
• पीएलसी संचार
• कारखाना स्वचालन
• रोबोटिक
• औद्योगिक ईथरनेट नेटवर्क

एल्विन केबल्स औद्योगिक कैमरों, स्वचालन उपकरणों और नेटवर्क उपकरणों से संबंधित अनुप्रयोगों के लिए परिरक्षित औद्योगिक ईथरनेट कॉन्फ़िगरेशन प्रदान करता है।

4. स्थिर स्थापना या निरंतर गति?

औद्योगिक केबल का चयन करते समय यह सबसे महत्वपूर्ण प्रश्नों में से एक है।

कंट्रोल कैबिनेट के अंदर स्थायी रूप से स्थापित केबल की यांत्रिक आवश्यकताएं, ड्रैग चेन के अंदर बार-बार घूमने वाली केबल से बहुत अलग होती हैं।

रोबोटिक आर्म, केबल कैरियर और अन्य गतिशील अनुप्रयोगों के लिए, उच्च-लचीलेपन वाली केबल को बार-बार झुकने और हिलने-डुलने को बेहतर ढंग से संभालने के लिए डिज़ाइन किया गया है।

एल्विन की औद्योगिक केबल रेंज में ड्रैग-चेन और डायनामिक अनुप्रयोगों के लिए डिज़ाइन किए गए उच्च-लचीले विन्यास शामिल हैं।

5. कार्यस्थल के वातावरण को नज़रअंदाज़ न करें

औद्योगिक केबलों को निम्नलिखित समस्याओं का सामना करना पड़ सकता है:

• तेल
• घर्षण
• कंपन
• नमी
• रसायन
• तापमान परिवर्तन
• निरंतर यांत्रिक गति

इसलिए कनेक्टर की सुरक्षा और केबल जैकेट के निर्माण पर एक साथ विचार किया जाना चाहिए।

उदाहरण के लिए, एल्विन केबल्स के कुछ एम12 आई/ओ उत्पादों को औद्योगिक अनुप्रयोगों के लिए थ्रेडेड लॉकिंग, एंटी-वाइब्रेशन संरचना और पर्यावरण संरक्षण जैसी विशेषताओं के साथ डिजाइन किया गया है।

6. केबल की लंबाई और रूटिंग भी मायने रखती है।

बहुत छोटी केबल कनेक्टर पर अनावश्यक तनाव पैदा कर सकती है।

अत्यधिक लंबी केबल से अतिरिक्त रूटिंग और केबल प्रबंधन संबंधी समस्याएं उत्पन्न हो सकती हैं।

औद्योगिक प्रतिष्ठानों के लिए, आदर्श केबल की लंबाई वास्तविक उपकरण लेआउट और गतिशीलता सीमा पर आधारित होनी चाहिए।

एल्विन की औद्योगिक केबल श्रृंखला कई मानक लंबाई के विकल्प प्रदान करती है, जबकि विशिष्ट स्थापना आवश्यकताओं के लिए कस्टम केबल कॉन्फ़िगरेशन पर भी विचार किया जा सकता है।

ऑर्डर देने से पहले आपको क्या-क्या जांचना चाहिए?

औद्योगिक ईथरनेट केबल का चयन करने से पहले, निम्नलिखित बातों की पुष्टि करें:

सही औद्योगिक केबल केवल वही नहीं है जो पोर्ट में फिट हो जाए।

यह वह है जो संपूर्ण सिस्टम के कनेक्टर, सिग्नल आवश्यकताओं, यांत्रिक गति और कार्य वातावरण से मेल खाता है।

एल्विन केबल्स स्वचालन, मशीन विज़न, रोबोटिक्स और औद्योगिक नेटवर्किंग के लिए औद्योगिक केबल समाधान प्रदान करता है, जिसमें मानक और अनुकूलित कॉन्फ़िगरेशन उपलब्ध हैं।
